Чому шамотна цегла тріскається на цементі: мертель МШ-28 проти ЦПС
Будівництво та футерування печей, камінних топок, барбекю-комплексів і твердопаливних котлів вимагає використання вогнетривкої шамотної цегли (марки ША-5, ША-8), здатної витримувати робочі температури до 1350–1690 °C. Проте грубою помилкою є спроба з'єднувати шамот звичайним цементно-піщаним розчином. Результат такого монтажу завжди однаковий: після перших кількох інтенсивних топок шви розсипаються в пісок, кладка розгерметизовується, а небезпечний чадний газ починає проникати крізь щілини в приміщення. Для надійного та безпечного пічного будівництва слід застосовувати сертифіковані шамотні вироби та вогнетривкі суміші, які постачає компанія Park Plus.
Щоб зрозуміти причину руйнування цементного шва у високотемпературній зоні, необхідно звернутися до фізико-хімічних процесів дегідратації цементного каменю.
Фізико-хімія руйнування цементного каменю при високій температурі
Портландцемент набирає міцність завдяки взаємодії клінкерних мінералів із водою з утворенням гідросилікатів кальцію та гідроксиду кальцію. Ця кристалічна структура зберігає стійкість лише за звичайних температур:
- Дегідратація при нагріванні: При температурі понад 250–300 °C випаровується хімічно зв'язана вода. При досягненні 450–550 °C гідроксид кальцію розпадається на оксид кальцію (негашене вапно) та водяну пару.
- Втрата механічної міцності: Кристалічна решітка повністю руйнується, цементний розчин перетворюється на суміш вапна та піску без адгезії (міцність падає на 90–95%).
- Вторинне руйнування від вологи: Під час охолодження печі оксид кальцію вбирає вологу з повітря, гаситься з подвоєнням свого об'єму і остаточно виштовхує залишки розчину зі шва.
Конфлікт термічного розширення матеріалів
Другою фундаментальною причиною руйнування є різна швидкість температурного розширення:
- Шамотна цегла ША-5 має коефіцієнт лінійного розширення близько 5,5 одиниць.
- Звичайний цементно-піщаний розчин має коефіцієнт розширення 12–14 одиниць.
При нагріванні топки до 800 °C цементний шов розширюється у 2,5 раза сильніше, ніж вогнетривка цегла. Створюються великі зсувні термомеханічні напруження, які розривають шов або розколюють сам шамотний блок.
⚠️ Попередження: Категорично заборонено робити жорстку перев'язку зовнішньої червоної керамічної цегли з внутрішнім шамотним ядром топки. Різниця температур (футеровка +800 °C, зовнішня стіна +80 °C) та різні коефіцієнти розширення призводять до розриву зовнішньої кладки. Між шамотом і червоною цеглою обов'язково укладають базальтовий або мулітокремнеземистий картон товщиною 5–10 мм.
На що правильно класти шамотну цеглу: мертель МШ-28
Основним нормативним матеріалом для кладки шамоту в топці є шамотний вогнетривкий мертель (марки МШ-28, МШ-36) або готові пластичні шамотно-каолінові суміші.
| Характеристика розчину | Цементно-піщаний розчин (1:3) | Мертель шамотний МШ-28 |
|---|---|---|
| Максимальна робоча температура | 250 – 300 °C (далі руйнування) | 1650 – 1730 °C |
| Механізм набору міцності | Гідратація водою (нестійка до тепла) | Керамічне спікання з цеглою при Т > 800 °C |
| Товщина шва в кладці | 8 – 12 мм (товстий слабкий шов) | 1 – 2 мм (тонкошовний моноліт) |
| Вміст оксиду алюмінію (Al₂O₃) | менше 3% | Не менше 28% (як у шамотній цеглі) |
| Стійкість до циклів нагрів/охолодження | 5 – 10 топок до висипання | Тисячі циклів (десятиліття служби) |

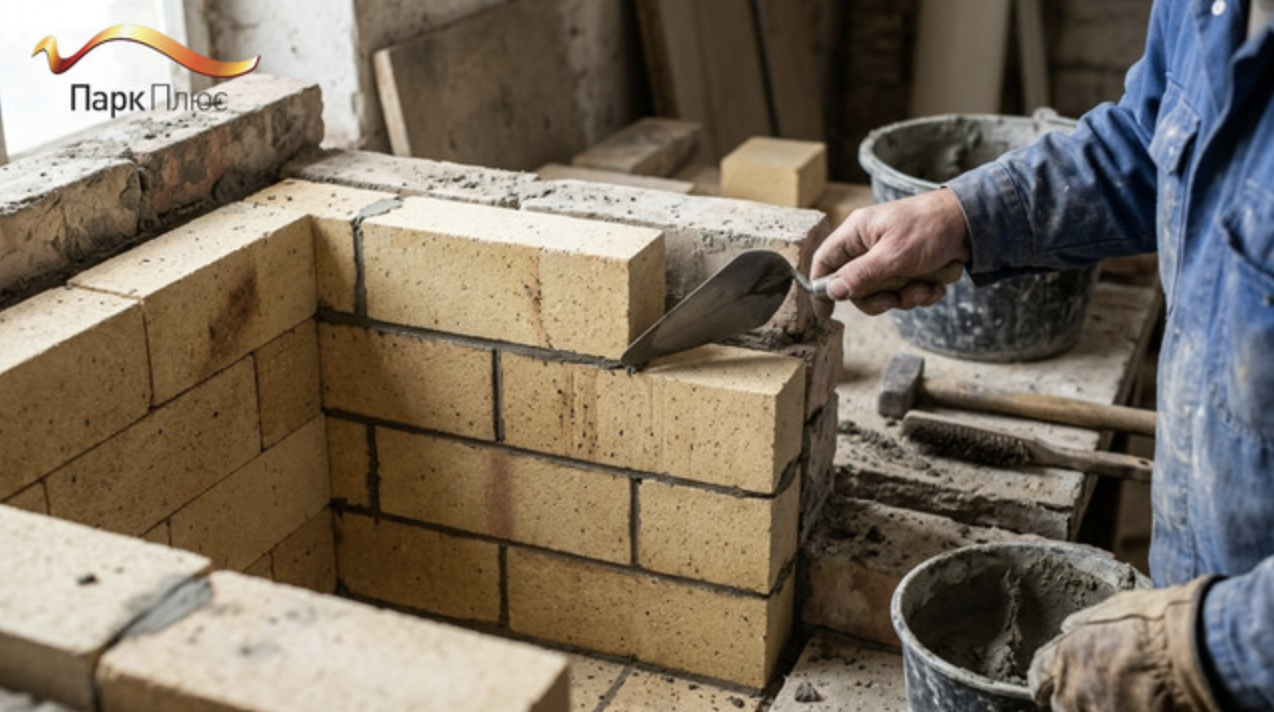

Інженерні правила кладки вогнетривкої цегли
- Товщина шва не більше 1–2 мм: Чим тонший шов у вогнетривкій кладці, тим вища її довговічність. Товстий шов з часом дає усадкові тріщини.
- Обов'язкове попереднє зволоження: Оскільки шамотна цегла активно вбирає вологу, сухий блок миттєво зневоднює мертель. Цеглу занурюють у воду на 10–20 секунд перед укладанням.
- Плавне введення в експлуатацію: Перше розпалювання після кладки дозволяється лише після повного природного висихання печі (7–10 діб). Перші кілька протопок проводять невеликими порціями сухих дров, щоб залишки вологи вийшли без закипання всередині швів.
💡 Практична порада: Для перевірки готовності мертелю наберіть розчин на кельму: суміш повинна мати консистенцію густої сметани, легко ковзати по цеглі та не розтікатися під власною вагою.
Висновки
Використання цементу для кладки шамотної цегли — прямий шлях до розгерметизації топки та отруєння чадним газом. Надійність пічної конструкції досягається поєднанням шамотної цегли ША-5/ША-8 та мертелю МШ-28, що формує монолітний керамічний блок із однаковим термічним розширенням.
